Garantir la qualité d’une carte électronique ne se résume pas à choisir les bons composants. Chaque phase du processus de fabrication, de la sérigraphie de brasure jusqu’à l’inspection finale, conditionne la fiabilité du produit livré. Pour les industriels et les bureaux d’études qui engagent des séries de production, maîtriser l’assemblage PCBA nécessite d’anticiper les défauts, de structurer les contrôles et de s’appuyer sur une expertise technique rigoureuse à chaque étape.
Comment se déroulent les étapes d’un assemblage PCBA de qualité ?
Un assemblage PCBA suit une séquence précise, dont chaque maillon conditionne la qualité du suivant. Tout commence par la préparation du circuit imprimé : le PCB nu est vérifié, nettoyé, puis orienté pour recevoir la pâte à braser. Vient ensuite la sérigraphie, étape critique où la brasure est déposée sur les plages de soudure via un stencil métallique. Le placement automatique des composants (résistances, condensateurs, circuits intégrés) suit immédiatement, avant le passage en four de refusion.
Ce processus exige une maîtrise technique complète à chaque phase. Vous pouvez voir les possibilités proposées par les fournisseurs spécialisés, depuis le dépôt de brasure jusqu’à la qualification de la soudure finale de la carte électronique. Un défaut en amont se répercute inévitablement sur la fiabilité de la pièce produite.
Du stencil à la soudure : maîtriser chaque phase de production
L’application de la pâte à braser via stencil constitue l’une des étapes les plus déterminantes de la production. La précision du pochoir, la viscosité de la pâte et la pression d’application doivent être parfaitement calibrées pour garantir un dépôt homogène sur chaque plage du circuit imprimé. Un excès ou un manque de brasure à ce stade génère des défauts difficiles à corriger en aval.

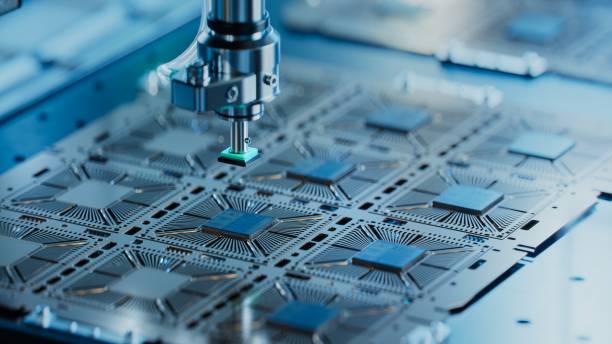

Le placement des composants en technologie SMT (montage en surface) s’effectue ensuite par des machines de pick-and-place à haute précision. L’alignement de chaque composant sur son empreinte conditionne directement la qualité de la soudure après refusion. Le profil thermique du four (montée en température, plateau de fusion, refroidissement contrôlé) doit être adapté à la nature des composants et à la topologie de la carte.
Pour les assemblages mixtes intégrant des composants traversants, la brasure par vague complète le processus. Chaque technologie de soudure répond à des exigences spécifiques en termes de gamme de températures, de flux et de vitesse de convoyage. La maîtrise de ces paramètres est ce qui distingue une production de cartes électroniques fiable d’une série sujette aux non-conformités.
Quels critères garantissent une montée en cadence sans défaut ?
Passer d’un prototype à une série industrielle sans dégradation de la qualité suppose de structurer rigoureusement les étapes d’inspection et de contrôle. L’inspection automatique optique ou AOI constitue le premier rempart contre les défauts visibles : composants mal positionnés, soudures froides, pontages de brasure. Les systèmes AOI analysent chaque carte électronique en comparant son image à un échantillon de référence validé.
Lorsque la densité des composants ou la complexité du circuit imprimé le justifie, le contrôle par rayons X prend le relais. Cette technique permet de détecter des défauts invisibles à l’œil nu, notamment sous les boîtiers BGA. La microscopie complète ce dispositif pour l’analyse fine des joints de soudure et la qualification des défauts en cours de production.
La traçabilité joue un rôle central dans la montée en cadence. Chaque carte doit être associée à une gamme de contrôle documentée, permettant de relier tout défaut détecté à son étape d’origine dans le processus. Le test en circuit (ICT) et les tests fonctionnels viennent valider le comportement électronique de l’assemblage avant expédition. La rigueur de ce dispositif d’inspection (AOI, rayons X, microscopie, tests) est ce qui garantit la cohérence entre le premier échantillon qualifié et les millièmes cartes produites en série.
Maîtriser la qualité dès la conception du processus, c’est éviter les reprises coûteuses et les retards de livraison. Pour les industriels qui engagent des volumes de production significatifs, chaque étape de l’assemblage PCBA doit être pensée comme un point de contrôle à part entière. La fiabilité des cartes électroniques livrées repose sur la cohérence de l’ensemble : du dépôt de brasure initial jusqu’à l’inspection finale, aucune phase ne peut être négligée sans risquer de compromettre la qualité globale de la production.
